Пертитовая структура, характерная для многих K-Na полевых шпатов, была описана в разделе I на уровне примитивной модели, в которой непрерывный тетраэдрический каркас принимает облик, присущий то калиевым, то натровым полевым шпатам в чередующихся пластинках, что является следствием сегрегации каждого из двух катионов — К и Na. Вследствие того что к настоящему времени нам стали известны основные особенности занимающих ключевое положение полевошпатовых структур, а также благодаря результатам, полученным путем рентгенографических исследований K-Na полевых шпатов как в их природном состоянии, так и в условиях различной температурной обработки, стало возможным описать структуры этой серии более полно.
Высокотемпературные образцы образуют серию гомогенных структур , промежуточных между структурой моноклинного санидина и триклинного высокого альбита (Donnay, Donnay, 1952). Постепенное и непрерывное изменение симметрии начинается с составов, характеризующихся относительно высокой концентрацией Na при температурах, зависящих от состава (Laves, 1952).

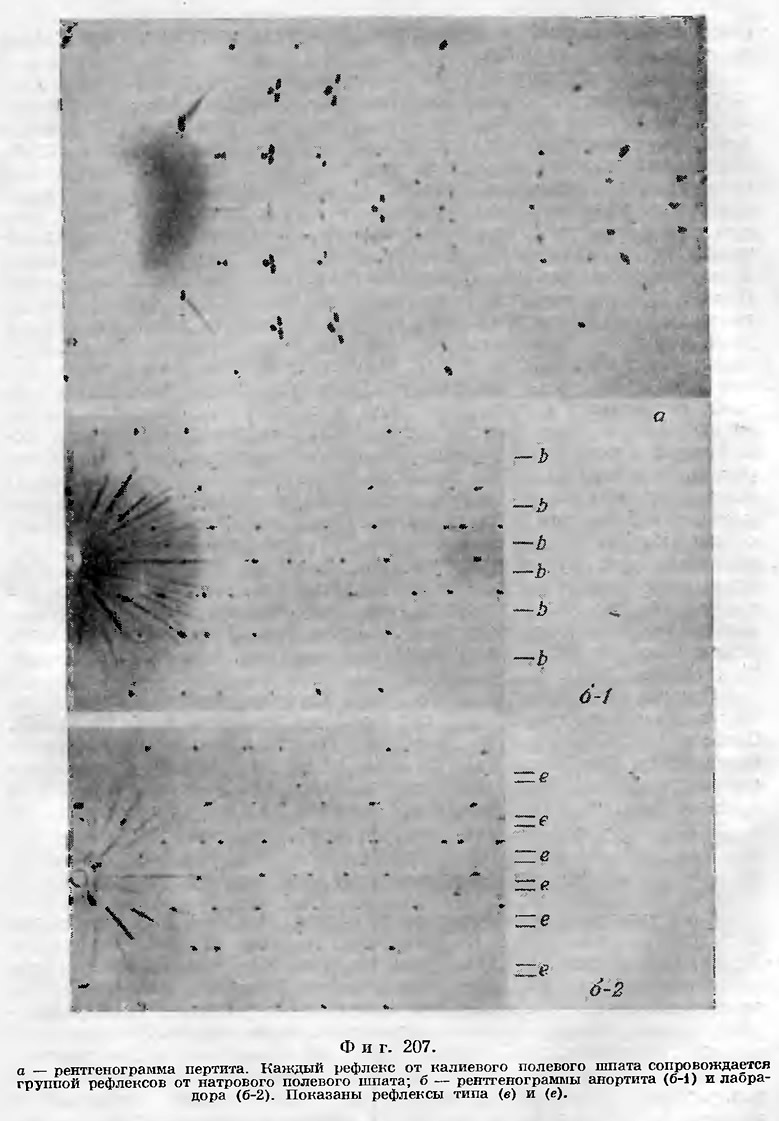

Низкотемпературные образцы дают обычно грубые или тонкие пертитовые структуры. Эффект опалесценции лунных камней обусловлен их криптопертитовой структурой, выявляемой с помощью рентгенографического анализа. Ранние исследования Чао и Тейлора (Chao, Taylor, 1940) показали, что выпавшие из твердого раствора пластинки натрового полевого шпата находятся в сдвойникованном состоянии по альбитовому или периклиновому законам и что натровый полевой шпат иногда присутствует в дертитовых структурах в форме, идентичной с обычным (низкотемпературным) альбитом, а иногда в слегка измененной форме, близкой к высокому альбиту. Более детальные исследования позволили Лавесу (Laves, 1952) установить, что альбитовый тип двойникования присущ выпавшему из твердого раствора низкому альбиту, а периклиновый тип двойникования — выпавшему из твердого раствора высокому альбиту. Однако Смит и Мак-Кензи (Smith, MacKenzie, 1954) показали, что подобная закономерность не обязательна. Очень сложные дифракционные картины, получаемые в некоторых случаях от натровых полевых шпатов, являются, по мнению Лавеса (Laves, 1952), следствием напряжений, возникающих в результате распада твердого раствора. Смит и Мак-Кензи (Smith, MacKenzie, 1955) провели анализ подобных дифракционных картин, включая случаи, когда вмещающий калиевый полевой шпат присутствовал более чем в одной полиморфной модификации. Простейший пример такой картины приведен на фиг. 207, а. Работа Смита (Smith, 1961) позволила дать количественную интерпретацию теории напряжений, основанную на том факте, что две структуры точно соответствуют друг другу только в плоскости их срастания, но существенно отличаются в направлениях, перпендикулярных этой плоскости. Эта особенность была отмечена еще при более ранних исследованиях пертитов (Taylor. Derbyshire, Strunz, 1934).
Следует упомянуть также и о точном значении термина «анортоклаз»; этот вопрос был предметом длительной дискуссии (см. Laves, 1952). Согласно очень удобному и правильному с практической точки зрения определению Мак-Кензи и Смита (MacKenzie, Smith, 1956), анортоклазы соответствуют триклинным высокотемпературным гомогенным K-Na полевым шпатам с составом, более богатым Na, чем при соотношении К1/3, Na2/3.
