Девин и канкринит. Согласно Госснеру и Массгнугу (Gossner, Mussgnug, 1930), эти гексагональные минералы имеют следующие размеры элементарной ячейки: а 12,80; с 5,35 Å и а 12,60, с 5,18 Å соответственно. Пространственная группа D16h = P63/mmc. Элементарная ячейка девина содержит 2[(Na, Ca)4Al3Si3O12(CO3, SO4, Cl)].
Паулинг (Pauling, 1930) предложил для структуры рассматриваемых минералов каркас, построенный из колец с шестью тетраэдрами, который удовлетворяет требованию пространственной группы и образует элементарную ячейку с размерами а 12,8 и с 5,4 Å, однако структура полностью еще не расшифрована.
Нарсарсукит. Редкий минерал нарсарсукит имеет необычное расположение тетраэдров Si — О. Его структура была определена Пятенко и Пудовкиной (1960), а позже изучена Пикором и Бюргером (Реасог, Buerger, 1962). Она описывается в данном разделе вследствие сходства со структурами некоторых каркасных силикатов.

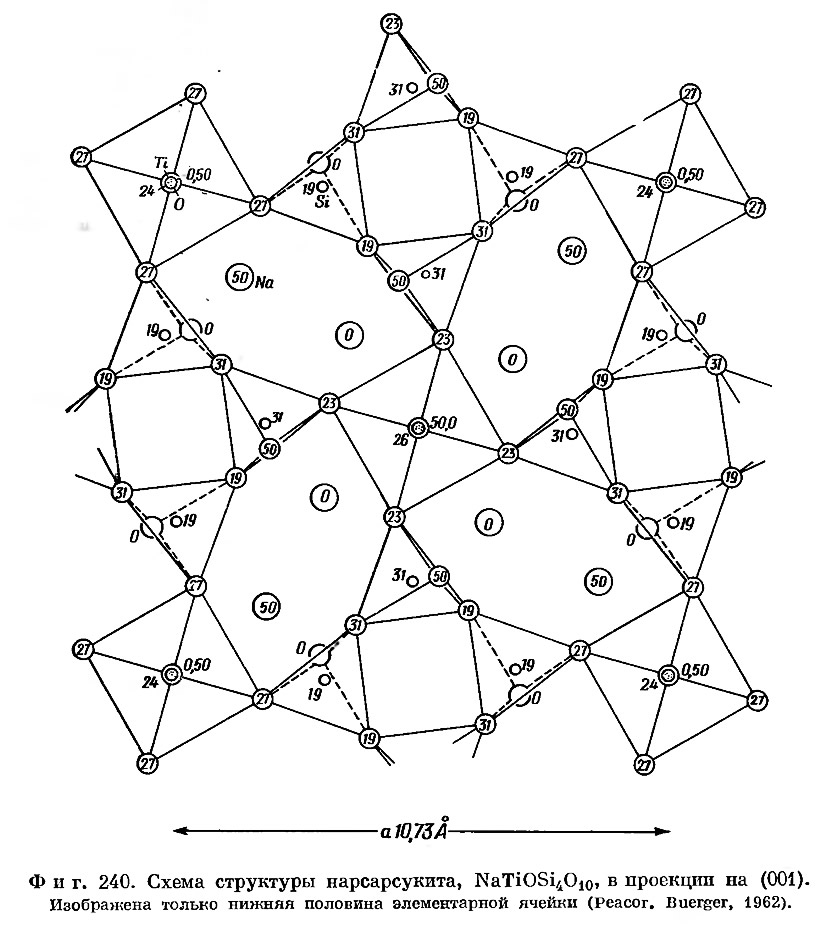

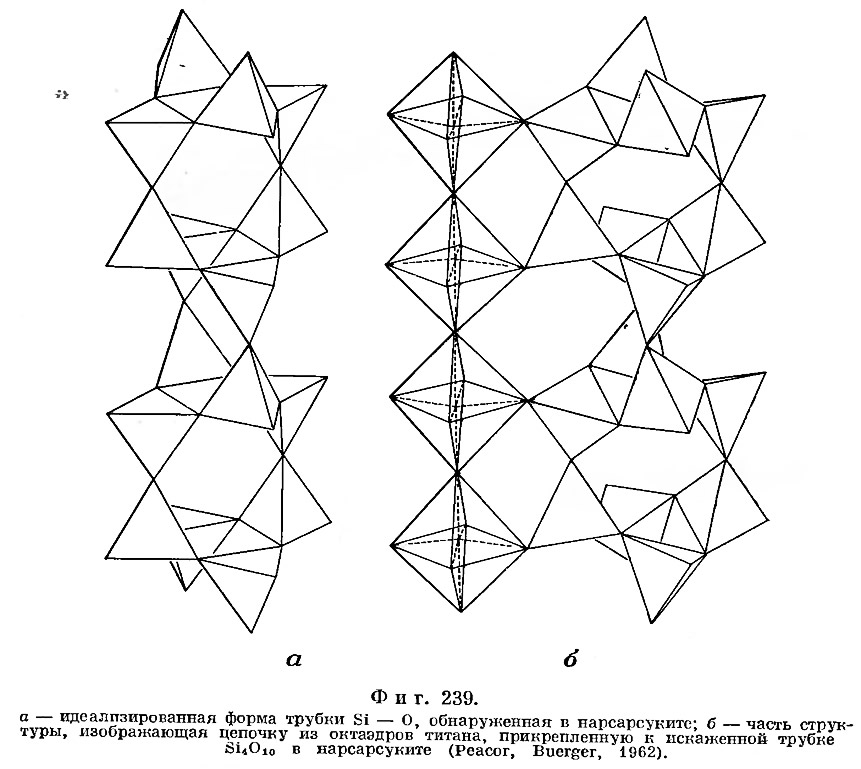

Четырехчленные кольца из тетраэдров с вершинами, обращенными попеременно то вверх, то вниз, связываются этими вершинами с такими же кольцами, располагающимися выше и ниже их, образуя параллельные оси с трубки, в идеализированном виде представленные на фиг. 239. Трубки можно рассматривать и как узкие полоски шириной в четыре тетраэдра, вырезанные параллельно длинной диагонали шестиугольника из слоя тетраэдров слюдяного типа (см. фиг. 171, а) и свернутые так, чтобы их крац, соединялись. Цепочки из октаэдров титана, также параллельные оси с, связывают силикатные трубки через их свободные кислороды (фиг. 239); при этом к каждой цепочке Ti — О присоединяются четыре трубки, в результате чего образуется трехмерная сетка, изображенная на фиг. 240 в проекции на (001). Хорошо видно, что силикатные цепочки несколько искажены по сравнению с цепочками идеальной формы. В результате искажения углы связи Si — О — Si почти точно равны 140°. Большие вытянутые полости в каркасе заняты атомами натрия. Каждый атом натрия имеет в ближайшем окружении около семи атомов кислорода. Шесть из них располагаются приблизительно в шести из восьми вершин куба, а седьмой — вне куба. Атомы натрия локализованы в областях с ненасыщенными кислородами, которые окружают атомы титана. Сравнение фиг. 240 с фиг. 235 (скаполит) приводит к выводу о подобии вытянутых полостей, занятых атомами натрия в обеих структурах.

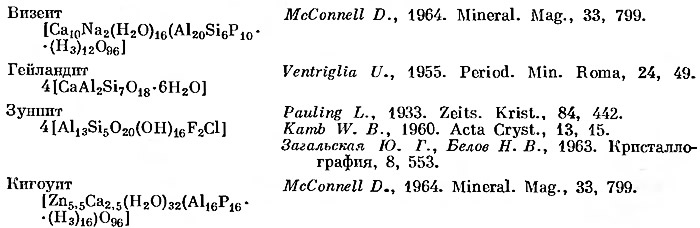

Литература по структурам минералов, не описанных в тексте
