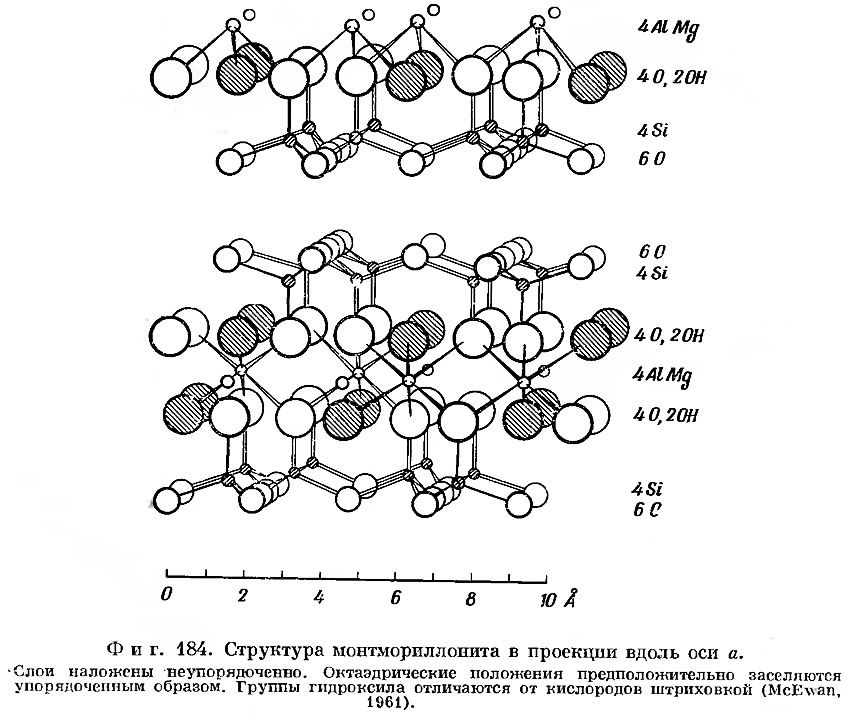

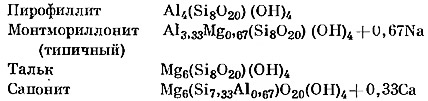

Согласно Россу и Хендриксу (Ross, Hendricks, 1945), количество катионов, находящихся в октаэдрических положениях силикатного каркаса, колеблется от 4,00 до 4,44 Å. и от 5,76 до 6,00 Å. Это указывает на существование двух различных типов монтмориллонитов — диоктаэдрических и триоктаэдрических,— соответствующих пирофиллиту и тальку.

Силикатный слой обладает некоторым отрицательным зарядом в том случае, если входящий в него октаэдрический алюминий частично замещается на магний или же некоторое количество кремния замещается на алюминии. Отрицательный заряд нейтрализуется положительными катионами, располагающимися между слоями. В нонтронитах октаэдрический алюминий в большой степени замещается на железо.
Анализ последовательных стадий гидратации монтмориллонита, прослеживаемых по величине параметра с, указывает на то, что между силикатными слоями может располагаться 0, 1, 2, 3 или 4 слоя молекул воды. Легко заметить, что монтмориллонит весьма близок по структуре к вермикулиту. Однако до сих пор не ясно, какое различие в структуре этих минералов лежит в основе заметного различия в их физических свойствах1.
Примечания
1. Болсс детальный анализ структурной природы монтмориллонитов можно найти в сборнике «Рентгеновские методы изучения и структура глинистых минералов» под редакцией Брауна, в котором глава, посвященная монтмориллонитам, написана Мак-Юаном.
