Стратиграфия, формационная и литолого-фациальная характеристика пород осадочного чехла северо-восточных районов ЗСП

Главная > Нефть и газ > Месторождения Гыдана > Стратиграфия, формационная и литолого-фациальная характеристика пород осадочного чехла северо-восточных районов ЗСП
Статья добавлена: Август 2017
            0


О возрасте, строении и составе типичного фундамента можно судить только по косвенным (геофизическим, геотермическим) данным. Вопросы стратиграфии, литологии, фациальной характеристики и формационного анализа осадочного чехла и фундамента ЗСП обсуждаются в ряде работ [10, 12, 20, 21, 33, 48, 52, 59, 61, 69, 75, 83, 99 и др.]. По мнению B.C. Бочкарева и др., Гыдано-Енисейская эпибайкальская платформа - это западная опущенная часть Сибирского кратона. Ее осадочный чехол включает в себя палеонтологически доказанные верхний кембрий, ордовик, силур, девон и нижний карбон. Он полого дислоцирован, но местами сложен выступами древнего фундамента от среднерифейского возраста (Ермаковская, Костровская, Большелайдинская и другие площади) до венд-раннекембрийского.

Характерной особенностью эпибайкальского чехла, изученного в основном сейсморазведкой, является наличие крупных валов и куполовидных поднятий типа Сузунско-Тагульского, Гыданского и Утреннего, которые унаследованно развивались и в мезозойском чехле. Они, как правило, характеризуются триасовым главным импульсом роста и отображаются в виде положительных магнитных аномалий, которые иногда интерпретируются в качестве триасовых рифтовым систем.

Формирование осадочного мезокайнозойского чехла, сопровождавшего региональное прогибание гетерогенного фундамента, в том числе и по субмеридиональным грабен-рифтам, началось на севере Западной Сибири с тампейской серии, которая выделена по группе скважин в Усть-Енисейском районе (площади Тампейская, Семеновская, Тундровая и др.) и наиболее подробно изучена в Уренгойском районе, где пробурены 11 скважин глубиной более 5000 м. В разрезе скв. СГ-6 эта серия выделяется в интервале глубин 6419-5655 м и описана в ряде публикаций.

Мезозойская группа


Триасовая система


В основании чехла с размывом на эффузивно-осадочных образованиях туринской серии плащеобразно залегает тампейская серия, которая представлена лагунными, дельтовыми, прибрежно-морскими терригенными глинисто-алевритово-песчанистыми отложениями [12, 21].

Серия залегает без следов несогласия под береговой свитой и делится на две толщи: верхнюю, существенно глинистую, и нижнюю, песчаноглинистую. Нижняя толща сложена чередованием туфопесчаников, зеленовато-серых мелкозернистых, неясно горизонтально-слоистых, с мелкими прослоями глинистых брекчий. Верхняя толща представлена темно-серыми алевролитовыми аргиллитами и мелкозернистыми глинистыми алевролитами, содержащими прослои песчаников зеленовато-серых, мелко- и среднезернистых.


Мощность тампейской серии возрастает на север к центру Ямало-Тазовской синеклизы до 2000 м и, судя по сейсморазведочным данным МОВ ОГТ, в среднепозднетриасовое время существовало два центра прогибания - Южно-Карский и Гыдано-Енисейский. В Енисей-Хатангском региональном прогибе и на Восточном Таймыре триас включает значительный объем морских фаций и восточнее переходит в геосинклинальный триас верхоянского комплекса.

Юрская система


Большой объем исследований посвящен вопросам стратиграфии и литологии юрского комплекса [15, 21, 48, 60, 61, 69, 75 и др.].

Нижняя и средняя юра

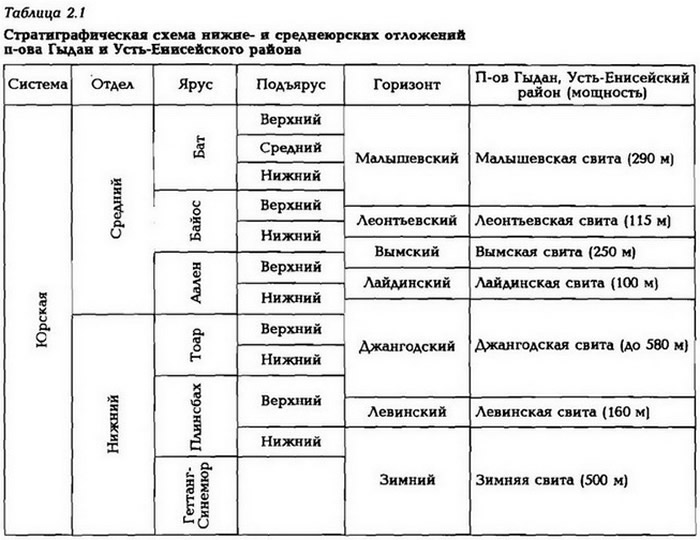

Стратиграфия нижнесреднеюрской толщи представлена в табл. 2.1.


Зимний горизонт. Зимняя свита (геттанг-низы верхнего плинсбаха) развита на территории Гыдана и Усть-Енисейского района. Это морские, прибрежно-морские серые, буроватые аргиллиты, темно-серые алевролиты, песчаники с прослоями гравелитов и конгломератов. Галька и гравий рассеяны по всей толще и представлены окатанными и угловато-окатанными обломками кварца, кремней, эффузивов, глинистых и карбонатных пород. Мощность варьирует значительно - от 180 до многих сотен метров.

Левинский горизонт. Левинская свита (нижняя часть верхнего плинсбаха) сложена морскими темно-серыми, иногда буроватыми аргиллитами и мелкозернистыми алевролитами. Для краевых частей бассейна характерна рассеянная галька кварца, кремней, эффузивных пород. Мощность свиты 100-160 м.

Джангодскин горизонт. Джангодская свита (верхняя половина верхнего плинсбаха - низы нижнего аалена) в нижней части представлена мелководно- и прибрежно-морскими темно-серыми аргиллитами, алевролитами, серыми песчаниками с небольшими прослоями конгломератов и гравелитов. Мощность 100-200 м. В средней части наблюдаются морские черные глины и аргиллиты, нередко битуминозные, мощностью 40-60 м. В нижней части свита сложена мелководно-морскими переслаивающимися песчаниками, алевролитами, аргиллитами, пакетами флишоидного их чередования. Песчаники и крупнозернистые алевролиты светло- и зеленовато-серые. Алевролиты и аргиллиты темно-серые, массивные или слоистые, с мелким растительным детритом. Мощность 185-300 м.


Лайдинекий горизонт представлен лайдинской свитой (верхняя половина нижнего - низы верхнего аалена). Это мелководно-морские темносерые тонкослоистые, иногда битуминозные аргиллиты, встречена рассеянная галька, маломощные прослои алевролитов и мелкозернистые песчаники. Мощность 45-100 м.

Вымский горизонт представлен вымской свитой (верхняя часть верхнего аалена-низы нижнего байоса). Свита сложена мелководно-морскими, прибрежными, переслаивающимися светло-серыми мелко- и разнозернистыми песчаниками, чередующимися с серыми, коричневато-серыми алевролитами и темно-серыми аргиллитами, пакетами флишоидного переслаивания. Встречаются прослои углистых пород, линзы углей, обычно маломощных. Мощность свиты 170-250 м.

Леонтьевсклй горизонт представлен леошпьевской свитой (верхняя часть нижнего-низы верхнего байоса). Это морские тонкоотмученные массивные или тонкослоистые аргиллиты. Мощность достигает 100 м и более.

Малышевскнй горизонт. На рассматриваемой территории включает малышевскую свиту (верхи верхнего байоса - верхний бат), сложенную морскими, прибрежно- и мелководно-морскими серыми песчаниками, серыми алевролитами с прослоями серых аргиллитов. Мощность свиты 200-300 м.

Келловей-верхняя юра

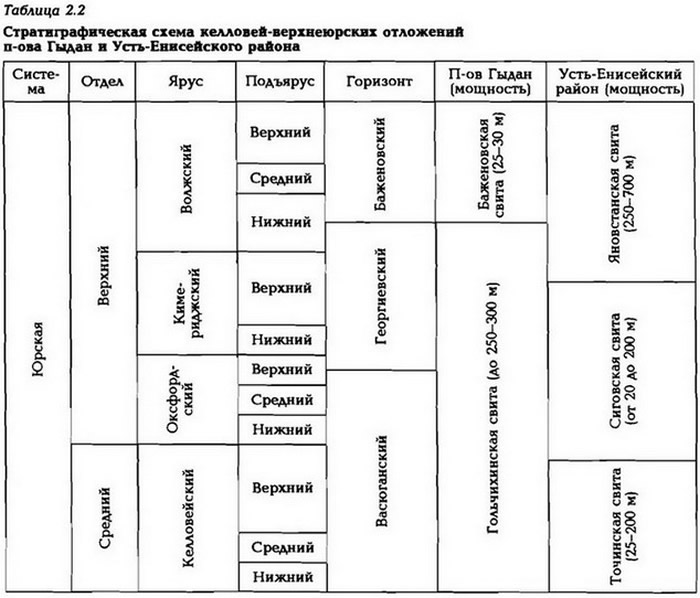

В объеме келловея - верхней юры выделяют васюганский, георгиевский и баженовский горизонты (табл. 2.2).


Васюганский горизонт. Гольчихинская свита, обособленная для верхней юры п-ова Гыдан, представлена аргиллитами темно-серыми, иногда с буроватым или зеленоватым оттенком, тонкоотмученными или алевритовыми, в прослоях битуминозными. Мощность свиты до 400 м. Ее аналоги -точинская и сиговская песчано-глинистые свиты, выделяемые в Усть-Енисейской и на востоке Пур-Тазовской областей.

Георгиевский и бажеиовский горизонты. В Усть-Енисейском районе горизонты представлены яновстанской свитой, сложенной глинами. На Гыдане распространена баженовская свита, но малой мощности (до 30 м), сложенная глинисто-кремнистыми породами, слабо- или вовсе небитуминозная.

Меловая система


Вопросы стратиграфии и литологии резервуарной части мела (неоком-сеноман) северных районов ЗСП обсуждаются в работах [10, 20, 21, 40, 48, 61, 75, 81, 83, 99, 107 и др.].


Берриас - нижний апт
Быстро менявшиеся условия седиментации в берриас-валанжинское и готерив-барремское время обусловили сложную структуру стратификации неокомских образований.

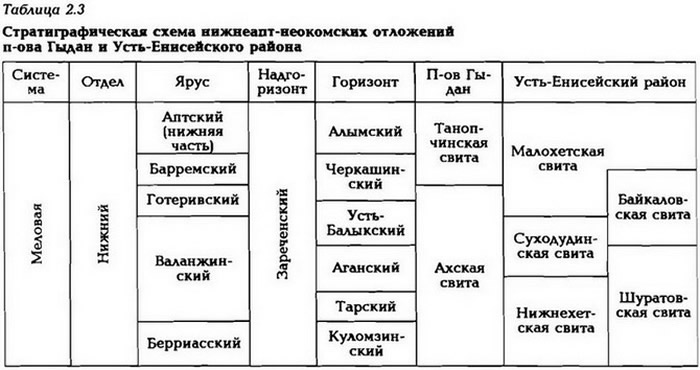

Терригенные образования неокома согласно местной стратиграфической шкале объединяются в зареченский надгоризонт (табл. 2.3). В состав надгоризонта входят куломзинский, тарский, аганский, черкашинский и алымский горизонты.


На территории п-ова Гыдан разрез неокома представлен ахской свитой и нижней частью танопчинской свиты.

Ахская свита сложена глинами серыми, от тонкоотмученных до алевритовых с пластами серых алевролитов и песчаников, неравномерно распределенных по разрезу, мощностью до 300-450 м. В низах свиты предполагается развитие ачимовской толщи глинисто-алевролитового состава.

Танопчинская свита, ее нижняя часть, представлена неравномерным переслаиванием серых песчаников, алевролитов, глин и углей, обилен растительный детрит, обломки древесины, общая мощность достигает 850 м. Вверх по разрезу растет общая песчанистость свиты, появляются мощные прослои песчано-алевролитовых пород руслового генезиса единичной мощностью до 20-40 м, индексируемые как ТТ1-ТП20. Вместе с тем, традиционно верхи танопчинской свиты относят к апту (в объеме горизонтов ТП1-ТП10).

Верхи апта - сеноман

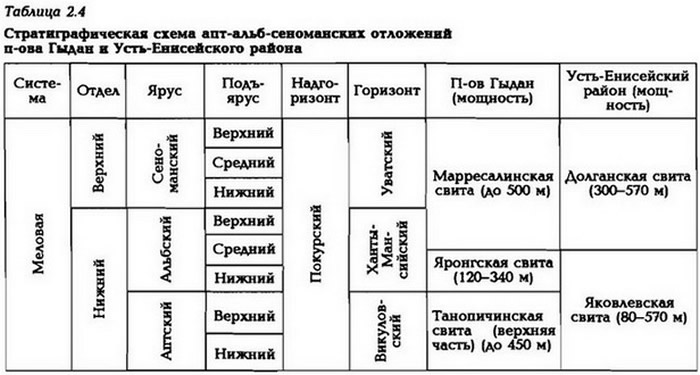

Для верхнеаптско-сеноманской группы отложений характерно широкое развитие континентальных образований, объединенных в покурский надгоризонт в составе викуловского, ханты-мансийского, уватского горизонтов (табл. 2.4).


Внкуловскнй горизонт (средний-верхний апт) состоит из танопчинской (верхняя часть) и яковлевской свит. Верхняя часть танопчинской свиты, установленная на территории Гыдана, сложена неравномерным переслаиванием серых песчаников, алевролитов и глин, с обильным растительным детритом, обломками древесины, пластами и линзами углей мощностью до 450 м. Нижняя часть яковлевской свиты слагает викуловский горизонт в Усть-Енисейском районе. Породы представлены глинами, алевролитами, с прослоями каолинитизированных песчаников, многочисленными пропластками углей, растительными остатками, обломками обугленной древесины общей мощностью 250-350 м и более.


Ханты-Манснйсжий горизонт (альб) слагают: яронгская свита, верхние части яковлевской и нижняя часть долганской свиты.

На п-ве Гыдан горизонт в нижней части представлен яронгской свитой - глинами темно-серыми, с пластами песчаников и алевролитов, мощностью 120-340 м. Верхам горизонта отвечает нижняя часть марресалинской свиты - сероцветные алевриты, пески, песчаники с прослоями алевритовых глин мощностью до 200 м.

Уватский горизонт (сеноман) сложен верхними частями марресалинской и долганской свит.

На территории п-ова Гыдана уватскому горизонту отвечает марресалинская свита - сероцветные алевриты, пески с прослоями буровато-серых глин, с растительным детритом, мощностью до 250-350 м.

Верхний мел
Дербышивский надгоризонт (турон-даний) выделен в объеме кузне-цовского, ипатовского, славгородского и ганькинского горизонтов, представлен морскими фациями.

Кузнецовская свита распространена на территории п-ова Гыдан и сложена глинами черными, серыми, зеленовато-серыми, в краевых частях с прослойками глауконитовых алевролитов и песков, мощностью до 200 м.

Ипатовский горизонт (коньяк-сантон) сложен нижнеберезовской и насоновской свитами.

Нижнеберезовская подсвита залегает на кузнецовской свите, представлена серыми и голубовато-серыми опоками, темно-серыми и черными глинами, в окраинных частях с прослоями песчаников и алевролитов. Мощность 40-120 м.

Верхнеберезовская подсвита представлена глинами серыми, зеленовато-серыми, с редкими прослоями опоковидных глин и опок мощностью 40-150 м.

Ганькивскнй горизонт (кампан-маастрих, даний) состоит из ганькинской и танамской свит.

Ганькинская свита распространена на п-ове Гыдан, сложена серыми, светло-серыми глинами, иногда с зеленоватым оттенком, известковистыми и мергелями, в окраинных частях с прослоями алевролитов, иногда глауконитовых, железных руд с пиритовыми и сидеритовыми конкрециями. Мощность 25-240 м.

Кайнозойская группа


Называевский надгоризонт (палеоцен-эоцен) выделяется в объеме на-зываевской серии в составе талицкого, люлинворского и тавдинского горизонтов.

Талицкий горизонт (палеоцен) состоит из тибейсалинской свиты.

Свита на территории Гыдана и Усть-Енисейской области расчленяется на две подсвиты. Нижняя подсвита - глины алевритистые, слюдистые, иногда опоковидные мощностью до 110 м. Верхняя - пески мелкозернистые и среднезернистые полевошпатокварцевые, прослоями слабокаолинитизиро-ванные, мощностью до 135 м.

Люлинворский горизонт (нижний, средний-верхний эоцен) состоит из люлинворской свиты.

Нижняя подсвита - опоки, глины опоковидные с редкими прослоями кварц-глауконитовых песчаников мощностью 5-50 м. Средняя подсвита - глины серые, иногда опоковидные и опоки. Мощность 15-50 м. Верхняя подсвита - глины желтовато-зеленые, зеленые, светло-зеленые с присыпками алеврита мощностью 40-70 м.

Верхнеплитный подкомплекс - эоцен-квартер
Юрковская свита сложена преимущественно песками с подчиненными прослоями глин и редкими линзами бурых углей. Мощность от 20 до 60 м.

Атлымский, новомихайловский и журавский горизонты (олигоцен) представлены корликовской свитой.

Корликовская свита сложена аллювиальными, иногда озерными отложениями, песками с гравием и галькой, алевритами и глинами. Мощность 100-120 м.

Неогеновая система миоцен


На п-ове Гыдан и в Усть-Енисейском районе представлен абросимов-ским горизонтом.

Абросимовский горизонт состоит из ныдинской свиты. Отложения представлены коричневыми глинами, алевритами с прослоями песков, бурых углей и лигнитов. Мощность от 5-6 до 80 м.

Венчают разрез осадочного чехла песчано-глинистые осадки четвертичного периода, морского и континентального генезиса мощностью от 10 до 50-200 м.

Формационному анализу пород осадочного чехла различных седимен-тационных бассейнов и их частей посвящен ряд работ, в том числе и исследователей геологической школы ВНИИГАЗа [33, 36, 40 и др.].

В осадочном чехле Гыданской области можно выделить следующие формации. В основании чехла с размывом на эффузивно-осадочных образованиях туринской серии плащеобразно залегает сероцветная песчаноглинистая с подчиненными включениями эффузивов формация (Ф.) смешанного генезиса, которая объединяет отложения тампейской серии. Отложения зимней и левинской свиты на рассматриваемой территории можно выделить в пестроцветную гравелито-песчано-глинистую Ф. с подчиненными включениями эффузивов. Вышележащие джангодская и лайдинская свиты слагают сероцветную песчано-глинистую со слабой битуминозностью Ф. морского происхождения. Отложения гольчихинской, точинской, сиговской и яновстанской свит можно объединить в формацию слабобитуминозных аргиллитов с включениями глауконитовых разностей морского происхождения. Неокомская толща представляет собой сероцветную песчано-глинистую Ф. со спорадической угленосностью шельфового и частично континентального происхождения. Выше залегает песчано-глинистая субугленос-ная, местами типично-угленосная Ф. континентального происхождения, которая включает в себя отложения верхней части танопчинской свиты, яковлевской, яронгской, маррессалинской и долганской свит. Перекрывается песчано-глинистая субугленосная Ф. глинистой Ф. морского происхождения, которая сложена глинами кузнецовской, дорожковской и нижней части насоновской свит. Выше по разрезу на территории полуострова Гыдан можно выделить сероцветную песчано-глинистую кремнистую Ф., в состав которой входят отложения березовской свиты, она перекрывается сероцветной существенно глинистой слабо карбонатной Ф., которая сложена ганькинской свитой.

В объеме каждой формации выделяется целый набор фаций морского, переходного и континентального генезиса. В частности, в объеме верхней части танопчинской свиты по разрезам скважин и керну на Гыдане выделяются в различных пространственных отношениях речные фации (песчаники с прослоями алевролитов), болотные (угли, глины, алевролиты), озерные (часто - тонкое чередование горизонтально-слоистых песчаников и алевролитов с тонкоотмученными глинами) и др. Подробная характеристика фаций юрского и мелового возраста выходит далеко за пределы данной работы.

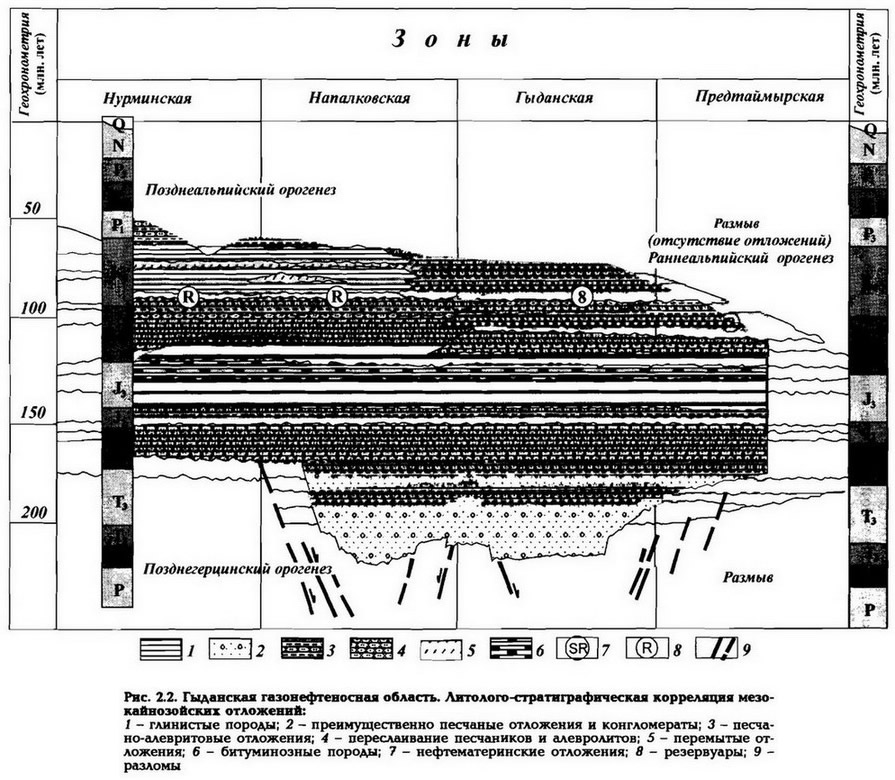

Рис. 2.2. Гыданская газонефтеносная область
Рис. 2.2. Гыданская газонефтеносная область
Стратиграфическая характеристика пород мела и юры Западно-Мессо-яхского района близка к характеристике Гыдана и Усть-Енисейской области, с одним отличием: мощный берриасский размыв срезал верхнюю юру и верхи среднеюрской толщи (до 300 м, а возможно и более).

Ниже в обобщенном виде приведена литолого-фациальная характеристика мезозойских пород Гыданской области (рис. 2.2).

Триасовые отложения, большая часть которых входит в тампейскую серию, представлены песчано-алевритовым комплексом. Верхняя часть комплекса сложена преимущественно субконтинентальными терригенными образованиями.

Аитолого-стратиграфический комплекс юры - наименее изученный в арктических областях ЗСМП. Работ, посвященных его описанию, сравнительно немного [60, 63, 69, 79, 99, 101, 104, 117].

Предполагаемая мощность песчано-глинистой части юры в составе нижнего и среднего отделов оценивается в 1500-1700 м, возможно более. Самая глубокая скважина на Гыдане, пробуренная на Тота-Яхинской площади (№ 25) глубиной чуть более 5000 м, вскрыла кровлю нижнесреднеюрского комплекса пород на глубине 3589 м. Вскрытая мощность комплекса составила более 1400 м. Разрез представлен сверху вниз: сравнительно тонким чередованием терригенных пород мощностью 310 м (малышевская свита прибрежно-морского - лагунно-континентального генезиса), пачкой монотонных морских глин леонтьевской свиты (80 м), песчаноглинистой пачкой мощностью 320 м, глинистой толщей 60 м (лайдинская свита также морского генезиса), песчано-глинистой джангодской свитой (200 м), глинистым аналогом тогурской пачки (150 м). Ниже залегает толща чередования разномощных пластов песчаников, алевролитов и аргиллитоподобных глин (140 м) и глинистая толща левинской свиты (120 м). На других площадях (Геофизической, Утренней и др.) вскрыта только верхняя часть нижне-среднеюрского разреза - обычно до низов малышевской свиты - и поэтому судить в целом о литолого-фациальной характеристике среднеюрской и особенно нижнеюрской толщи преждевременно. На забое скважины вскрыта кровля зимней свиты. Нижне-среднеюрская толща сложена преимущественно породами морского генезиса.

Мощности нижне-среднеюрских отложений испытывают значительные колебания, увеличиваясь в зонах тектонического опускания (впадины и рифтовые зоны) и резко уменьшаясь в зонах межрифтовых поднятий и на северо-восточной границе Гыданского полуострова.

Вскрытый бурением разрез характеризуется высокими эффективными мощностями. Так, на Геофизическом и Утреннем месторождениях коэффициент песчанистости Кп составляет 50-52 %, на Тота-Яхинской площади - 38 % и лишь на Штормовой площади, при вскрытой мощности отложений средней юры 450 м, Кп составляет всего 15 % при фоновой песчанистости толщи в пределах области около 45-50 %.

Фильтрационно-емкостные свойства песчано-алевролитовых коллекторов нижне-среднеюрского подкомплекса ухудшаются с глубиной погружения и увеличением геотемператур. На глубинах более 3500 м проницаемость снижается до первых единиц - десятых долей миллидарси, открытая пористость составляет 10-14 %. Однако отдельные интервалы нижне-среднеюрского разреза сохраняют удовлетворительные значения ФЕС (проницаемость до 1,0 мД, открытая пористость до 12-13 %), которые позволяют получать притоки газа до 60-80 тыс. м3/сут.

Верхнеюрско-нижневаланжинский комплекс отложений на территории Гыданского полуострова сложен внизу гольчихинской (абалакской) и баженовской свитами.

В основании глин келловея-Оксфорда отмечены маломощные линзы песчано-алевритового состава. Вверх по разрезу они сменяются слабо битуминозными глинами баженовской свиты (волжский горизонт) мощностью до 30-65 м.

Граница между гольчихинской и баженовской свитами не всегда четкая. Так, в Мессовском районе (Антипаютинская площадь) отложения баженовской свиты отсутствуют, а глины келловея-оксфорда частично размыты и их мощность составляет около 30 м. В разрезе нижнемеловых отложений Гыданского полуострова выделены ахская свита (с горизонтами песчаников-алевролитов ВГ1-БГ12), соответствующая берриасу, валанжину и готериву, танопчинская свита (ТП1-ТП20). объединяющая готеривский, бар-ремский и аптский ярусы, яронгская свита (ХМ0-ХМ10) альбского яруса и марресалинская свита. Для Гыданской области в качестве гипостратотипического разреза покурского надгоризонта выделен разрез скв. 266 Утренней площади. В этом разрезе выделяются девять пластов группы ПК1-ПК9 и пять пластов группы ХМ6-ХМ10 [48].

Разрез отложений ахской свиты типично морского генезиса представлен преимущественно глинистыми отложениями в нижней части (берриас-низы валанжина) с линзовидно-клиновидными прослоями песчано-алевритового состава, мощность которых колеблется от 25 до 5 м.

Песчано-алевритовые линзы субмеридионального простирания имеют наклонное залегание, резкие границы с вмещающими их глинами не связаны между собой. Песчаники и алевролиты, слагающие линзы, имеют улучшенные коллекторские свойства, связанные с разуплотнением пород и формированием порово-трещинного пространства. В сравнении с нижнемеловыми отложениями НПТР - это, возможно, аналоги ачимовской толщи. В Напалковском (Геофизическая площадь) и Мессовском (Антипаютинская площадь) районах отложения низов ахской свиты глинизируются и с размывом перекрывают отложения верхней юры.

В центральной части Гыдана (Гыданское, Солетское с Ханавейским месторождения) разрез ахской свиты представлен полностью, на юго-востоке в районе Западно-Мессояхской площади разрез ахской свиты сокращен, и в нем выделены снизу вверх нижнехетская (НХ1-6) и суходудинская свиты, преимущественно глинистого состава.

Неоком-аптский литолого-стратиграфический комплекс объединяет отложения готеривского, барремского и аптского ярусов (K1h-K1ap).

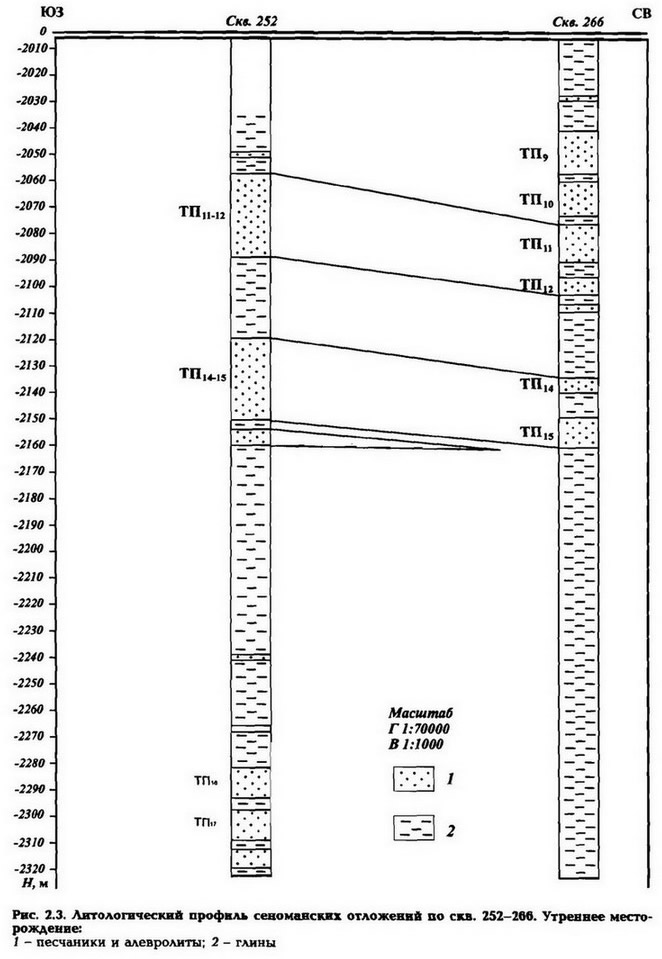

Рис. 2.3. Антологический профиль сеноманских отложений по скв. 252-260
Рис. 2.3. Антологический профиль сеноманских отложений по скв. 252-260
В разрезе песчано-глинистой части неокома (в объеме песчано-алевролитовых горизонтов от ТП11-ТП20 до БГ1-БГ15 и НП0-НП10), залегающей на глубинах от 2200 до 3100-3300 м, общей толщиной 900-1100 м, песчанистость изменяется по площади области в диапазоне 42-55 %. Средняя и нижняя часть танопчинской свиты (ТП11-ТП20) сложена чередованием песчано-алевролитовых проницаемых горизонтов мощностью от 8-10 до 70-80 м, внутри которых развиты пропластки алевритовых глин (0,8-3,0 м), и пачек глин и глинистых алевролитов с углями мощностью от 10-15 до 45-70 м (рис. 2.3). Наибольшую мощность имеют горизонты ТПП-ТП,2 (до 60 м) и ТП23-ТП24 (БГ1-БГ3) в низах толщи (50-75 м). Глинисто-алевроли-товые пачки также расчленены монолитными пластами проницаемых пород, обычно мелкозернистых песчаников, мощностью 2-8 м. Например, в разрезе танопчинской свиты Гыданской площади ниже горизонта TnJ5 залегает мощная преимущественно глинистая пачка (аналог нейтинской пачки Ямала) мощностью до 120 м, разделенная горизонтами ТП16-17 (двумя сближенными пластами песчаников по 6-7 м) почти пополам (скв. 105). Точно также ниже горизонта ТП20 залегает глинистая пачка мощностью до 70 м, внутри которой прослеживаются три-четыре пласта алевропесчани-ков (по 2-3 м каждый). Вниз по разрезу общая глинистость толщи постепенно увеличивается и в интервале мегионской свиты (горизонты БГ1-БГ15) достигает 60-70 %. Здесь мощность отдельных проницаемых горизонтов снижается до 5-15 м. Они разделены глинистыми прослоями мощностью от 7 до 30 м и более. Угленасыщенность разреза также постепенно снижается от баррема к валанжину от 7-5 % и более (7-5 м сгруженного угля на 100 м разреза) до 3-2 %. Фациально неоком в Гыданской области представлен типично угленосными (средние горизонты танопчинской свиты) и субугле-носными континентальными толщами, в низах - прибрежно-морскими, в том числе баровыми песчаными телами. Литологическая неоднородность максимальна в готерив-барремской части разреза: вся толща представлена рядом линзовидных непротяженных (первые километры, редко до 10-15 км) литологически однородных пластов и горизонтов терригенных сероцветных пород.

Отличается разрез и многообразием макротекстур. Так, при описании керна на Гыданской и Геофизической площадях подчеркивается наличие тонкой волнистой, косой и линзовидной слоистости, преимущественно обусловленной насыщенностью обуглившейся растительной органикой. Она отмечается в разрезе неокома как в виде тонкого рассеянного детрита, так и в виде обуглившихся фрагментов растений (стеблевидные или древовидные). В разрезе широко развиты как извилистые (в плане) линии литологического замещения, так и полосовидные коллекторы.

Фильтрационно-емкостные свойства коллекторов неокомского комплекса позволяют отнести их по классификации С.И. Шишигина к III—IV классу с проницаемостью до 100 мД и открытой пористостью до 17-20 %. Наиболее полно авторами изучена литолого-фациальная характеристика аптского подкомплекса.

Общая толщина аптского литолого-стратиграфического комплекса составляет на Гыдане 380-450 м, иногда более (во впадинах).

Используя ограниченную исходную геофизическую информацию (методы КС и СП) для построения литологических профилей по аптскому комплексу по месторождениям Утреннее, Гыданское и Геофизическое (рис. 2.4—2.6), можно сделать следующее заключение:

Рис. 2.4. Литологический профиль по скв. 265-252-266
Рис. 2.4. Литологический профиль по скв. 265-252-266
Для построения литологического профиля по Утреннему месторождению использовался каротаж по скв. 265, 252 и 266 (рис. 2.4). Профиль имеет простирание с юго-запада на северо-восток и описывает западное поднятие месторождения на глубинах от -1605 до -1790 м. Как видно из рисунка, в литологическом плане аптская толща представляет собой чередование терригенных пород с невыдержанными по простиранию пластами.

В скв. 265 наблюдается довольно выдержанная толщина пластов ТП1, ТП2 и ТП3 (по 20-25 м) относительно друг друга. Глинистые пачки выражены достаточно четко и вмещают в себя угленосные прослои, которые частично выклиниваются вверх по восстанию пластов.

Разрез скв. 252, расположенной в купольной части поднятия, более сильно расчленен глинистыми прослоями, которые имеют продолжение на северо-восток и выклиниваются к юго-западу. Пласты ТП1 и ТП2 расчленены глинистыми прослоями, которые не проявляются по обе стороны профиля, т.е. имеют локальное значение на участке скв. 252. Продуктивный горизонт ТП3 разделяется на два пласта ТП3 и ТП3 глинистым прослоем, увеличивающимся по толщине на СВ. Пласты имеют толщину 12-15 м.

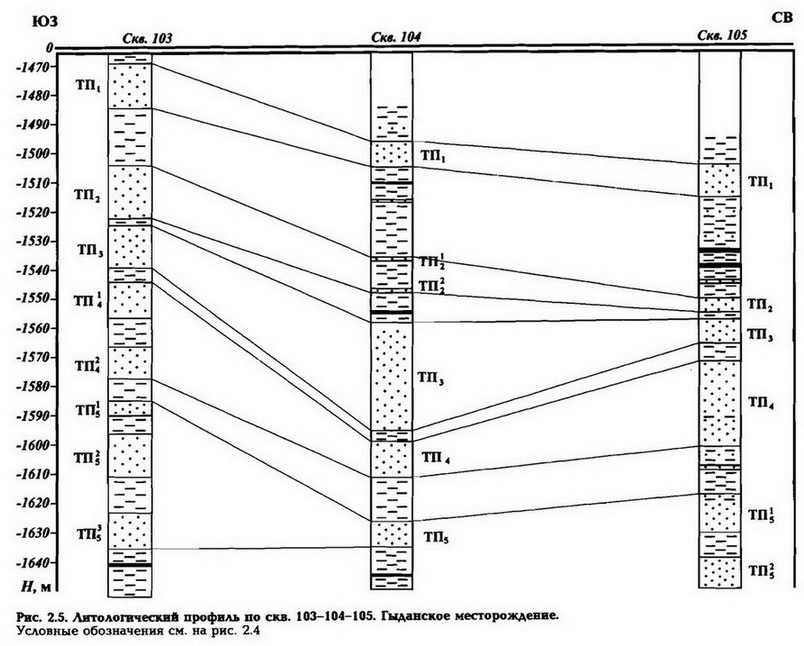

Рис. 2.5. Литологический профиль по скв. 103-104-105
Рис. 2.5. Литологический профиль по скв. 103-104-105
Отложения апта в скв. 103 представлены чередованием пластов песчано-алевролитовых пород и глин. Все пласты выделяются на каротажной диаграмме довольно четко.

Скв. 104 расположена на противоположном (северном) склоне Гыданского поднятия от скв. 103. Выделенные пласты-коллекторы в скв. 104 по своей мощности сильно отличаются от тех же пластов, что представлены в скв. 103. Почти двадцатиметровый пласт ТП2 в скв. 103 замещен пачкой глин, в разрезе прослеживаются два тонких пласта ТП12 и ТП22 (по 1 м). С пластом ТП3 - обратная картина, мощность от 15 м (скв. 103) увеличивается почти до 40 м. Точно также характерные литологические замещения и выклинивания отмечаются и для горизонта ТП5.

В скв. 105 наблюдается резкое уменьшение мощности пласта ТП3. В пласте ТП2 происходит выклинивание глинистого прослоя при сохранении общей толщины пласта-коллектора (около 4 м).

В целом по представленному профилю нельзя выделить четкие закономерности в осадконакоплении пластов, однако наблюдается с юго-запада на северо-восток увеличение мощности глинистой пачки, разделяющей пласты-коллекторы ТП1 и ТП2.

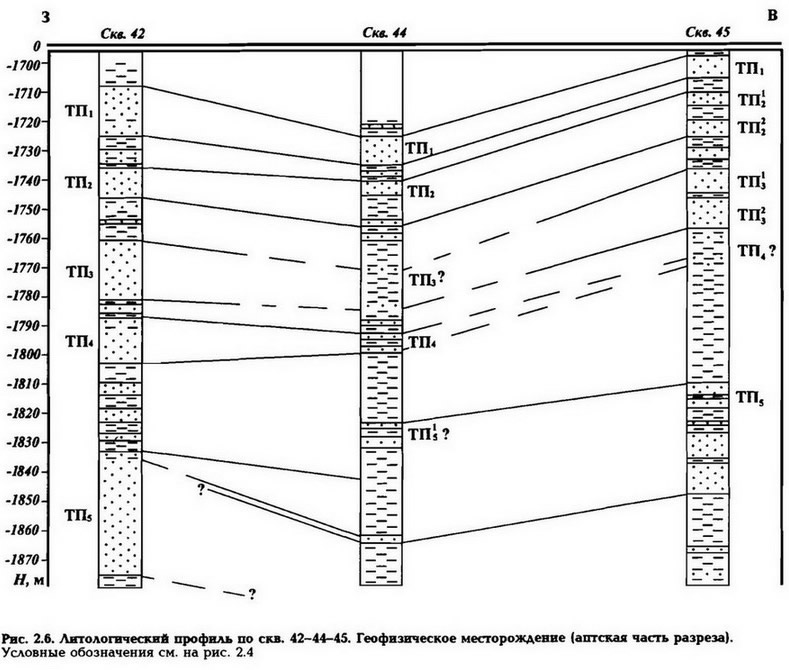

Рис. 2.6. Антологический профиль по скв. 42-44-45
Рис. 2.6. Антологический профиль по скв. 42-44-45
Профиль по Геофизическому месторождению имеет простирание с запада на восток и проходит через скв. 42, 44 и 45 (рис. 2.6). Отложения апта описаны на глубине от -1700 до -1880 м.

В скв. 42 четко выделяются горизонты ТП1, ТП2, ТП3, ТП4 и ТП5, сложенные пластами и линзами песчано-алевролитовых пород, между пластами выделяются маломощные глинистые прослои. Прослеживая эти пласты-коллекторы на восток к скв. 44, можно наблюдать частичное их замещение глинистыми отложениями. Общая мощность пластов-коллекторов резко уменьшается вплоть до полного их замещения. Между скв. 44 и скв. 45 проходит линейная зона малоамплитудных разломов (около 10 м).

Отложения апта в скв. 45 сильно отличаются от представленных западнее. Появляются глинистые отложения большой мощности (до 55 м).

В целом по месторождению можно отчетливо выделить только горизонт ТП1, но и его толщина сильно изменяется по латерали.

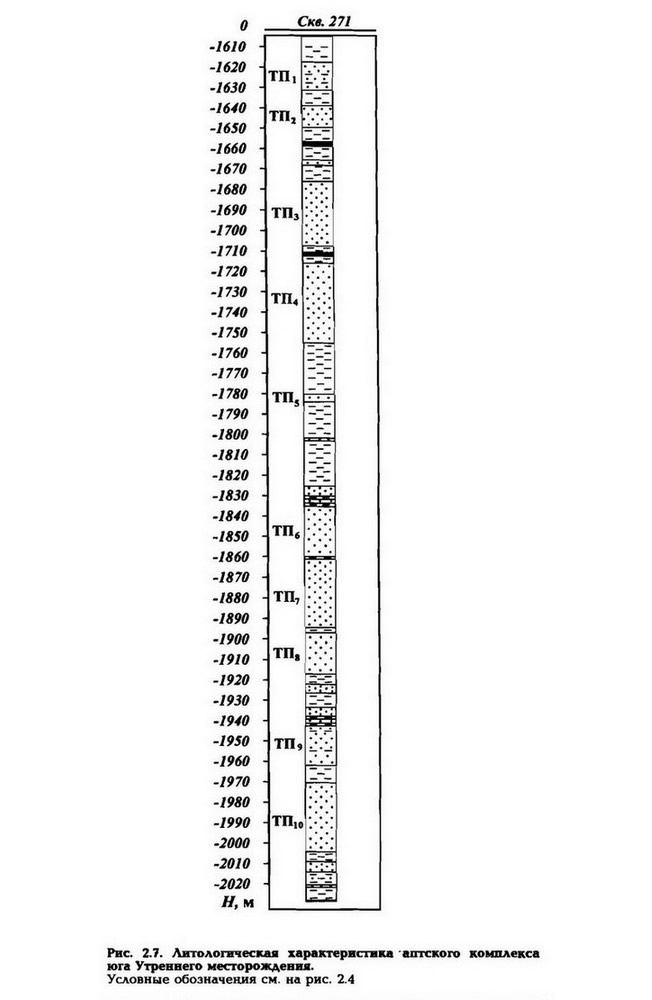

Рве. 2.7. Литологическая характеристика аптского комплекса юга Утреннего месторождения
Рве. 2.7. Литологическая характеристика аптского комплекса юга Утреннего месторождения
Характеристику аптского литолого-стратиграфического комплекса в объеме горизонтов ТП1-ТП10 и разделяющих их глинисто-алевролитовых пачек можно дать по скв. 271, пробуренной на юго-западном куполе Утреннего месторождения (рис. 2.7). Четко видно развитие достаточно мощных - до 30-40 м - песчаных горизонтов (ТП3, ТП4, ТП6, ТП7, ТП10), отделенных друг от друта относительно маломощными пачками переслаивания глин (преимущественно), алевролитов, песчаников и углей. Последние имеют фоновую мощность 1-3 м и в приведенном масштабе трудно выделяемы. В середине апта залегает мощная глинистая пачка (70 м), вмещающая тонкий пласт песчаника - ТП5. В целом, аптская толща имеет общую песчанистость до 60-65 %. Угленасыщенность разреза апта на Гыдане так же, как и на Ямале, максимальная во всем разрезе осадочного чехла. Сгруженная мощность пласта-эквивалента угля достигает 7-10 м на 100 м разреза (угле-насыщенность - 7-10 %). В целом апт представлен типично угленосной сероцветной толщей (формацией), в объеме которой песчаные породы русловых и баровых фаций (преобладают) перемежаются в разрезе с пойменными алевролитами и глинисто-алевролитово-угленосными пачками болотного, реже - озерно-старичного генезиса: т.е. это типичная континентальная угленосная формация. ФЕС коллекторов апта на относительно малых глубинах их залегания (1700-2200 м) в области пластовых геотемператур 42-55 °С сохраняют высокие значения: пористость открытую 20-26 %, проницаемость - многие десятки - первые сотни миллидарси.

Мощность песчано-глинистой части неокомского подкомплекса колеблется в диапазоне 800-990 м, с эффективными мощностями 420-490 м. Выше апта прослеживается областная глинистая покрышка, имеющая максимальную мощность до 100 м на севере (Утреннее месторождение) и минимальную - 47 м на юго-востоке (Западно-Мессояхское месторождение).

Региональная выдержанность этой покрышки определяет выделение аптских продуктивных отложений в самостоятельный газонефтеносный подкомплекс.

Альб-сеноманский литолого-стратиграфический комплекс (K1al-K1sm) включает в себя следующие свиты: марресалинскую (ПК1-10) для Северо-Гыданского и Напалковского районов, покурскую (ПК1-15) для Мессовского и долганскую для Гыданского районов.

Рис. 2.8. Антологический профиль севоманских отложений Гыданской области
Рис. 2.8. Антологический профиль севоманских отложений Гыданской области
Он вскрыт всеми скважинами на 12 разведочных площадях Гыданской области. По традиции, сложившейся в 1980-1990 гг. проходка разреза сеномана и альба осуществлялась практически без отбора керна: считалось, что породы данного комплекса литологически изучены превосходно по многим тысячам скважин в НПТР и на Ямале, поэтому этот «пробел» в вещественном изучении пород комплекса необходимо восполнить при бурении параметрических скважин в ближайшей перспективе, которое будет осуществляться за счет средств госбюджета. О литологической характеристике сеномана можно судить по рис. 2.8, построенному по площадям Гыданской области с севера на юг.

Разрез комплекса представлен мощной (700-900 м) толщей сероцветных терригенных пород, разнообразных по гранулометрическому составу с многочисленными вариациями текстурных особенностей.

Сеноманская часть разреза комплекса максимально опесчанена по сравнению со всеми нижележащими толщами. Мощность сеномана изменяется от 360-400 м (на поднятиях) до 450-470 м (во впадинах), общая песчанистость достигает 80-85 %. В разрезе сеномана развиты мощные горизонты слабосцементированных песчаников (почти песков), средне-мелкозернистых и в меньшей степени алевропесчаников толщиной от 8-15 до 85-100 м, расчлененные внутри на отдельные монолитные пласты тонкими редкими линзами и пластами преимущественно алевритистых глин единичной толщиной 1-3 м. Песчано-алевролитовые горизонты отделены друг от друга пачками тонкого переслаивания глин, алевролитов и песчаников толщиной, как правило, от 3-5 м (редко до 12-15 м) в верхней половине сеномана до 10-20 м в низах подкомплекса. Как показывают более ранние литологические исследования, проводившиеся во ВНИИГАЗе (В.И. Ермаков, В.Б. Вельдер, С.В. Миронова и др.), преимущественно глинисто-алевролитовые пачки имеют линзовидное строение и не выдержаны по простиранию, т.е. они не могут служить повсеместными надежными покрышками для скоплений УВ, хотя на отдельных площадях служат локальными экранами. Кроме того, даже алевритистые глины - полупроницаемые, по крайней мере, для газа: их проницаемость достигает единиц миллидарси.

Основные выделенные типы пород:
  • хорошо проницаемые песчаники (проницаемость более 500 мД);
  • проницаемые песчаники и алевролиты (100-500 мД);
  • слабопроницаемые песчаники и алевролиты и пачки тонкого переслаивания алевролитов и глин (менее 100 мД);
  • практически непроницаемые глинистые породы (менее 5 мД).

Песчаники сеномана имеют превосходные коллекторские свойства: открытую пористость 29-34 %, проницаемость от многих сотен миллидарси до 1-2 Д в рыхлых разностях.

Все выделенные типы пород находятся в разрезе в сложных пространственных взаимоотношениях.

Значительно преобладают в верхней газоносной части разреза рыхлые или слабосцементированные породы, которые слагают мощные и протяженные тела, перемежающиеся как по разрезу, так и по площади плотными сцементированными терригенными породами. Коэффициент песчанистости разреза составляет от 0,60 до 0,80.

Морфология тел различного литологического состава и их взаимоотношения в разрезе и на площади являются причиной резко выраженной неоднородности и определяются взаимоотношением фаций приморской аккумулятивной равнины. Смена фаций по разрезу - закономерная и повторяющаяся, что определяет цикличность разреза, которая является универсальной основой для корреляции продуктивных отложений комплекса.

В основании каждого цикла с эрозионным несогласием залегают высокопроницаемые песчаники и слабосцементированные пески, а в кровле -слабопроницаемые алеврито-глинистые породы.

Распределение песчаных и глинистых тел по площади имеет линзовидный или шнурковый характер и слабо контролируется структурным планом. В присводовых частях положительных структур отмечается увеличение размеров и толщин песчаных тел, а на склонах поднятий - глинистых. Мощность отдельных песчаных пластов достигает 60-70 м в зонах эрозионных врезов русловых отложений.

В альбском подкомплексе мощностью 300-320 м наблюдается более упорядоченное строение разреза: песчано-алевролитовые горизонты и отдельные пласты мощностью от 2-3 до 20-25 м разделены пачками переслаивания различного литологического состава (5-18 м) и отдельными пластами глинистых алевролитов (преимущественно) и глин (2-5 м). Общая песчанистость снижается до 70 % и менее (к низам альба). Величины ФЕС коллекторов снижаются незначительно (по отношению к сеноману).

В низах альбской толщи развита преимущественно глинистая покрышка с редкими тонкими прослоями и линзами алевропесчаников и тонкозернистых песчаников, мощность которой уменьшается от 70-80 м на юго-западе Гыдана до 50-40 м в центре и на юго-востоке, в субмеридиональной Гыданско-Антипаютинской зоне. На севере области нижнеальбская покрышка расчленена одним-двумя 15-20-метровыми горизонтами песчаников и алевролитов на два-три глинистых горизонта мощностью также от 15 до 25 м, т.е. теряет свойства надежного глинистого экрана для аптского газоносного подкомплекса.

Разрез альба-сеномана характеризуется газогидродинамической сообщаемостью всех горизонтов, что значительно повышает его продуктивный потенциал.

Разрез альб-сеноманского комплекса насыщен обуглившейся растительной органикой, встречены отдельные пласты углей. В песчаниках и крупнозернистых алевролитах преобладает рассеянное ОВ, реже встречаются макроостатки, сохранившие древесную или стеблевидную структуру.

В разрезе альб-сеноманской толщи наблюдается весь фациальный набор: от горизонтов прибрежно-морского и барового генезиса до континентального (русловые песчаники) и болотного (редкие пласты бурых углей и углистых сланцев единичной мощностью 0,5-2,0 м). Латеральная неоднородность толщи выражена ярко. В разрезе присутствуют многочисленные врезы русловых песчаников; пласты слабопроницаемых пород (глинисто-алевролитовых), как правило, протягиваются на первые километры. Единственная относительно протяженная пачка глин в низах альба развита во всей западной половине области, в восточной она существенно опесчанивается.

Перекрывается альб-сеноманский комплекс региональной покрышкой значительной мощности.

Литолого-стратиграфические комплексы в составе песчано-глинистых и перекрывающих их существенно глинистых (экранирующих) толщ составляют одноименные литолого-стратиграфические нефтегазоносные комплексы: юрский, неоком-аптский и альб-сеноманский, разделенные региональными и областными покрышками.
Источник: «Гыдан: геологическое строение, ресурсы углеводородов, будущее...», В. А. Скоробогатов, 2006


ОЦЕНИТЕ ПОЖАЛУЙСТА ЗА ЭТУ СТАТЬЮ
0
ПРЕДЫДУЩИЕ СТАТЬИ
Геологическое строение Гыданской области Западной Сибири
Нефть и газ > Месторождения Гыдана

Современная геолого-геофизическяя изученность Гыданской газонефтеносной области
Нефть и газ > Месторождения Гыдана

Перспективы дальнейшего изучения и освоения углеводородного потенциала недр Ямальской области и прибрежного шельфа Карского моря
Нефть и газ > Месторождения Ямала

Оценки ресурсов газа Ямальской области
Нефть и газ > Месторождения Ямала

Концептуальные основы количественного прогноза газонефтеносности
Нефть и газ > Месторождения Ямала

Количественная оценка ресурсов углеводородов Ямала
Нефть и газ > Месторождения Ямала

Качественный прогноз газонефтеносности Ямала
Нефть и газ > Месторождения Ямала

Геологические и генетические факторы и параметры прогноза газонефтеносности меловых и юрских отложений Западной Сибири
Нефть и газ > Месторождения Ямала

СЛЕДУЮЩИЕ СТАТЬИ
Особенности тектонического строения и развития Гыданской области
Нефть и газ > Месторождения Гыдана

Линеаменты Гыданской области, Мессояхского и Большехетского районов северо-востока Западной Сибири
Нефть и газ > Месторождения Гыдана

Гидрогеологические особенности флюидальной системы природных резервуаров мела и средней юры северо-востока Западно-Сибирской мегапровинции
Нефть и газ > Месторождения Гыдана

Газонефтеносность меновых и юрских отложений и характеристика месторождений Гыданской области
Нефть и газ > Месторождения Гыдана

Антипаютинское газовое месторождение
Нефть и газ > Месторождения Гыдана

Восточно-Бугорное газовое месторождение
Нефть и газ > Месторождения Гыдана

Восточно-Минховское газовое месторождение*
Нефть и газ > Месторождения Гыдана

Геофизическое нефтегазоконденсатное месторождение
Нефть и газ > Месторождения Гыдана




ССЫЛКА НА СТАТЬЮ В РАЗЛИЧНЫХ ФОРМАТАХ
ТекстHTMLBB Code


Комментарии к статье


Еще нет комментариев


Сколько будет 29 + 28 =







Geologam.ru © 2016 | Обратная связь | Карта сайта | Поиск по сайту
Геология • Геофизика • Минералогия • Индустрия • Нефть и газ
